自动喷水灭火系统建筑工程消防施工质量的检查与验收标准涵盖多个方面，以下从一般规定、供水设施、管网及系统组件、系统调试、系统验收等维度进行详细阐述：

一、一般规定

1. 适用范围：适用于建筑物、构筑物设置的自动喷水灭火系统的施工、验收及维护管理。

2. 验收标准：应符合GB 55036、GB 50261等相关标准的规定。

3. 安装顺序：喷头、减压阀、报警阀组、水流指示器、排气阀等安装应在系统试压、冲洗合格后进行。

4. 管网冲洗：自动喷水灭火管网冲洗的水流方向应与灭火时管网的水流方向一致，管网冲洗应连续进行。

5. 抗震支吊架：自动喷水灭火系统抗震支吊架的设置应符合GB 55002、GB 50981等相关标准的规定。

二、供水设施

1. 消防水池和消防水箱：

• 有效容积：消防水池和消防水箱的实际有效容积必须与设计要求相符，偏差不超过±5%。

• 外观质量：池壁和池底不得出现渗漏现象，结构无变形，可通过满水试验验证。

• 管道及阀门：进出水管、溢流管、放空管等各类管道的管径、位置以及连接方式要严格符合设计规定，阀门应灵活开启和关闭，关闭后严密，并有清晰明显的启闭标志。

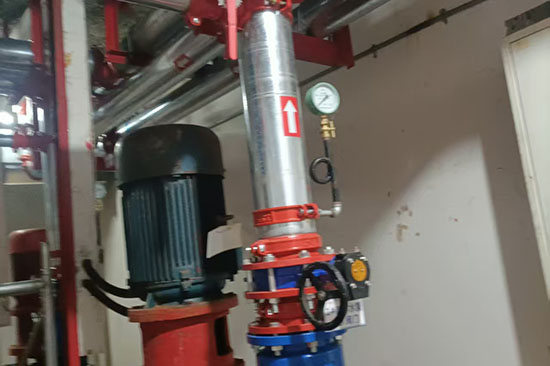

2. 消防水泵：

• 规格参数：型号、规格应与设计文件完全一致，流量、扬程、功率等参数偏差不超过±5%。

• 吸水方式：消防水泵的吸水方式必须正确，自灌式吸水的消防水泵吸水管上应设置阀门，且在正常情况下保持常开状态。

• 启动和停止功能：消防水泵应能通过多种控制方式正常启动和停止，包括远程控制、现场手动控制以及自动控制。水泵启动时间应符合要求，运行过程中无异常振动、噪音。

• 运行参数：水泵运行时的压力和流量要满足设计要求。

3. 稳压泵：

• 参数及启停次数：型号、规格要符合设计要求，每小时启停次数不超过15次。

• 压力控制功能：稳压泵和气压水罐的压力控制装置要能够正常工作，确保系统压力在设定范围内稳定波动。

4. 气压水罐：

• 容积：有效容积和调节容积应与设计要求一致，偏差不超过±5%。

• 材质与管径：管道的材质和管径必须严格符合设计要求，管径偏差不超过±1%。

三、管网及系统组件

1. 管道连接：

• 连接方式：热镀锌钢管、涂覆钢管安装应采用螺纹、沟槽式或法兰连接。

• 外观检查：管道外观应无裂纹、缩孔、夹渣、折叠和重皮，螺纹密封面完整、无损伤、无毛刺，镀锌钢管外表面的镀锌层不得有脱落、锈蚀等现象。

2. 喷头：

• 选型与布置：喷头的型号、规格必须与设计要求相符，安装位置和间距要符合设计和规范要求。

• 外观检查：喷头外观应完整无损，商标、型号、公称动作温度等标志应齐全、清晰。

• 密封性试验：闭式喷头应进行密封性能试验，试验压力为3.0MPa，保压时间不少于3min，无渗漏、无损伤为合格。

3. 报警阀组：

• 安装位置：应安装在便于操作的明显位置，两侧与墙距离不小于0.5m，正面与墙距离不小于1.2m。

• 组件检查：报警阀组的所有组件应齐全且无损坏，水流方向的永久性标志应清晰。

• 自动启动功能：开启试验阀后，消防水泵应能自动启动，压力开关、水力警铃等应能正常动作。水力警铃的铃声应响亮、清晰，在距离水力警铃3m远处，铃声响度不应小于70dB。

• 信号反馈功能：压力开关应能准确地将信号反馈给消防控制中心，消防水泵应在接收到信号后2min内正常启动。

4. 其他组件：

• 水流指示器：规格、型号应符合设计要求，安装应能保证电器元件部位竖直安装在水平管道上侧，动作方向与水流方向一致。

• 减压阀：规格型号应符合设计要求，水流方向应与供水管网水流方向一致，应在进水侧安装过滤器。

• 压力开关、水流指示器、自动排气阀等自动监测装置应设置铭牌、安全操作指示标志，水流指示器等应设置水流方向的永久性标志。

四、系统调试

1. 水源测试：检查室外给水管网的进水管管径及供水能力，检查消防水箱和消防水池容量，均应符合设计要求。

2. 消防水泵调试：消防水泵应能通过多种控制方式正常启动和停止，运行参数应满足设计要求。

3. 稳压泵调试：稳压泵的启停次数和压力控制功能应符合设计要求。

4. 报警阀组调试：报警阀动作，水力警铃应鸣响，压力开关应能启动消防水泵及与其联动的相关设备，并应有反馈信号显示。

5. 排水装置调试：检查系统排水装置的功能，确保排水顺畅。

6. 联动试验：采用末端试水装置或专用测试仪表对系统进行模拟灭火功能测试，水流指示器、压力开关等应能及时、准确地动作，消防控制中心应能收到相应的信号。

五、系统验收

1. 验收文件：施工单位应提供竣工验收申请报告、设计变更通知书、竣工图、工程质量事故处理报告、施工现场质量管理检查记录、自动喷水灭火系统施工过程质量管理检查记录、自动喷水灭火系统质量控制检查资料等文件。

2. 验收内容：包括供水设施、管网及系统组件、系统调试等方面的检查和测试。

3. 验收判定：系统工程质量缺陷应划分为严重缺陷项（A）、重缺陷项（B）、轻缺陷项（C）。系统验收合格判定应为A=0，且B≤2，且B+C≤6为合格，否则为不合格。
